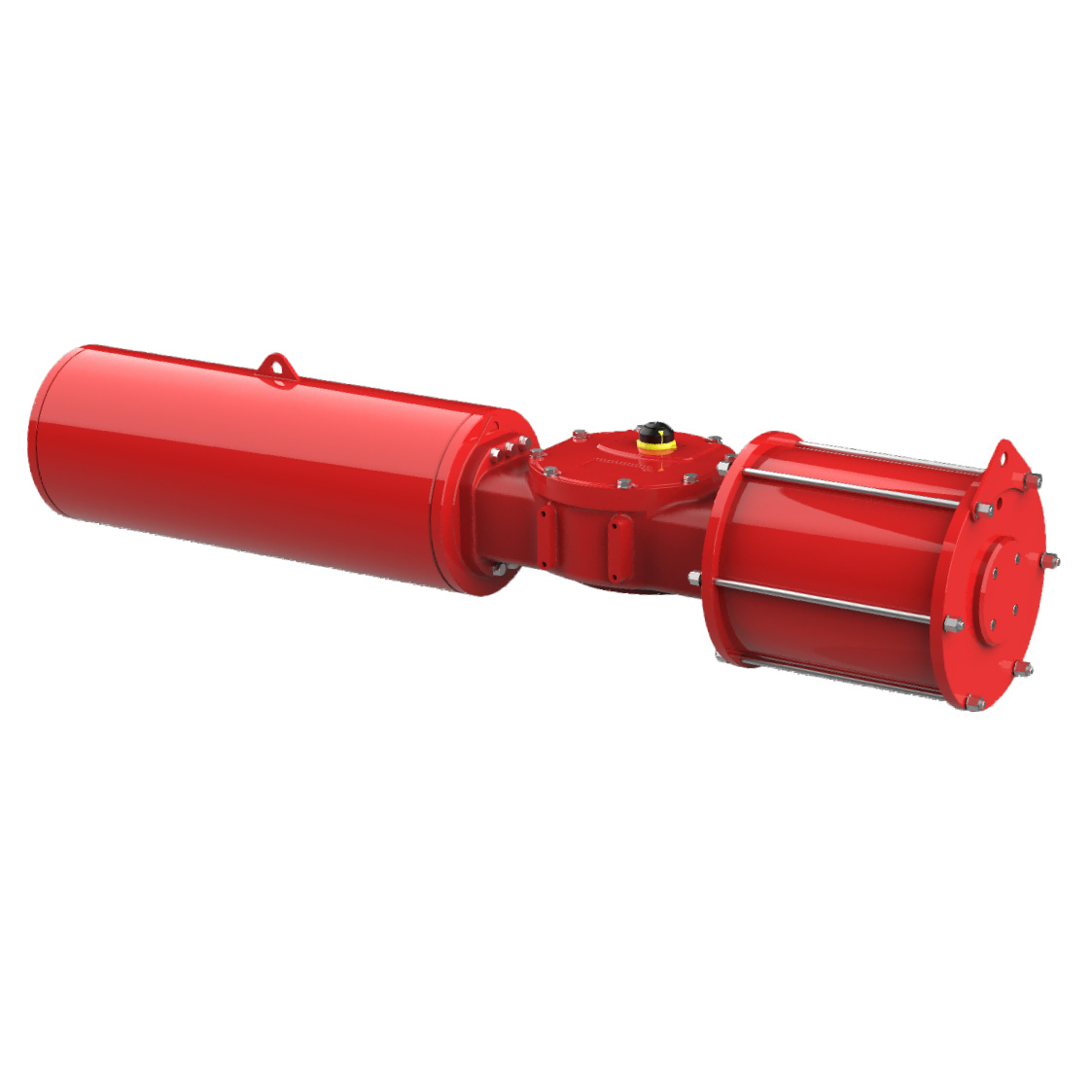

Heavy duty Scotch yoke ställdon, är ett slags pneumatisk ställdon med vinkelslagkolv, pneumatisk ställdon av oktyp är delikat och kompakt, solid och hållbar, lämplig för kulventiler, vridspjällsventiler, pluggventiler och andra ventiler som är tillämpliga på 90 ° vinkel på avstängning eller reglering.
Heavy duty ställdon är uppdelat i dubbelverkande och enkelverkande typ (fjäderretur), utgående vridmoment är stort, operationen är flexibel och balanserad; kolvstången är hårdkromad med god slitstyrka; glidande delar är utrustade med oljefritt smörjmedel och styrring för att minska friktionskoefficienten och förlänga livslängden. Kraftig ställdonets karakteristiska U-formade kurva utgående vridmoment är mer lämplig för kulventiler med stor diameter, vridspjällsventiler och andra roterande ventiler avstängning och justering, kan också användas för andra roterande rörelsetillfällen, är den idealiska enheten för att uppnå industriell pipeline-automatiseringskontroll.
Stora utgående vridmoment Scotch yoke ställdon har prisvärda, med hög prestanda, lång livslängd, säkerhet och tillförlitlighet, energibesparande och miljöskydd, etc; Med högre utgående vridmoment jämfört med ställdon av kuggstångstyp med samma cylinder.
Scotch yoke-ställdon med högt vridmoment har en flexibel modulär kombinationsdesign, pneumatisk modul, hydraulisk modul och manuell modul kan väljas och bytas ut beroende på platsförhållandena. Det finns enkelverkande och dubbelverkande verkningsformer, applicerbara för vridspjällsventiler, kulventiler, pluggventiler etc. för att styra 90° vinkelslag.
Scotch yoke pneumatisk ställdon är ett roterande rörelsemanövreringsdon, tillämpligt för 90° roterande ventiler (som kulventil, vridspjällsventil, pluggventil) avstängning eller doseringskontroll. Pneumatiska ställdon kan delas in i 2 typer dubbelverkande och enkelverkande; Enkelverkande ställdon kan delas in i 2 typer normalt öppna (FO) och normalt stängda (FC). Olika ställdon kan väljas efter olika arbetsförhållanden.
