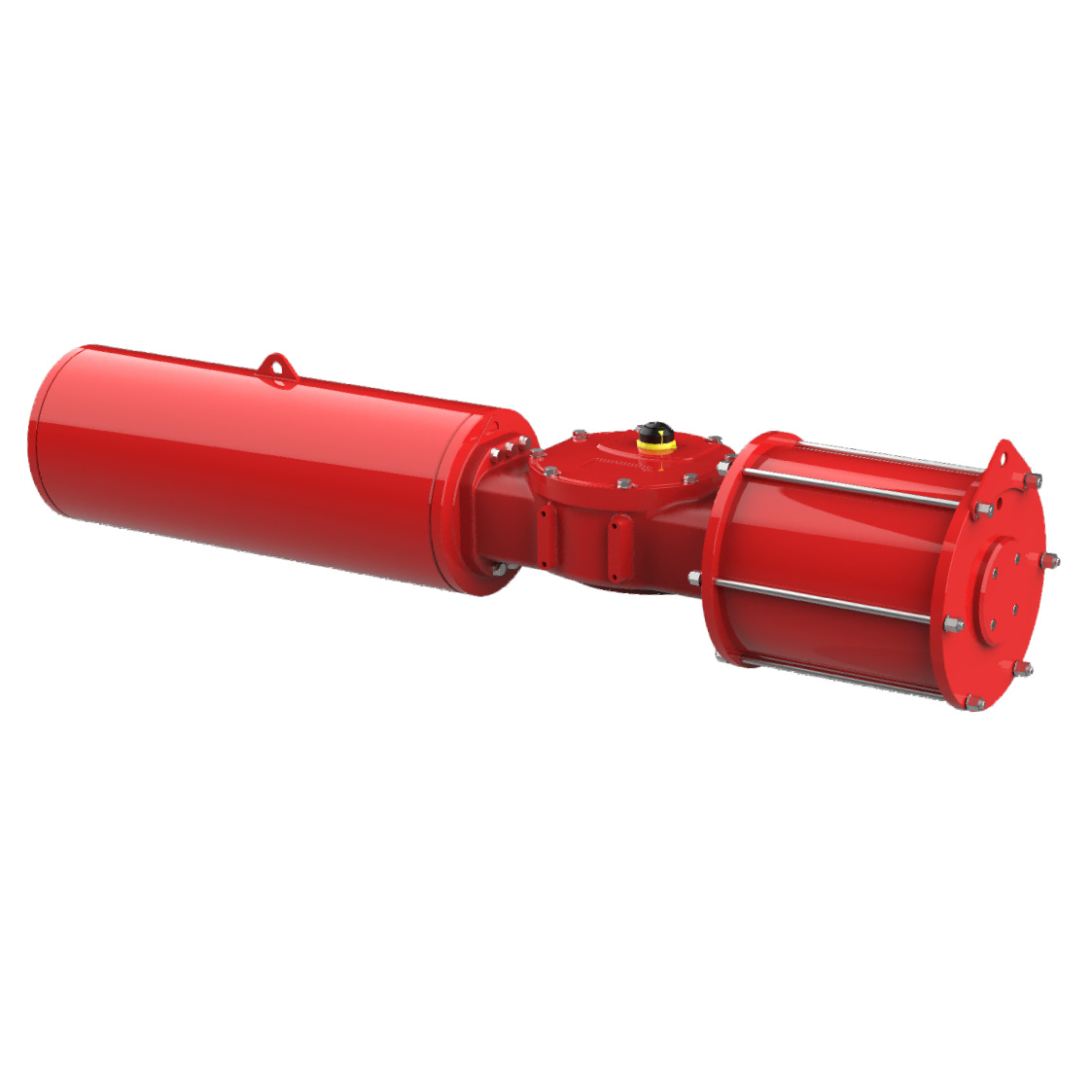

Heavy Duty Scotch Yoke Actuator, är en slags vinkelstäckningskolvpneumatisk ställdon, pneumatisk queuatorkonstruktion av ok är delikat och kompakt, fast och hållbar, lämplig för kullventiler, fjärilsventiler, pluggventiler och andra ventiler som är tillämpliga på 90 ° vinkel på avbrytaren eller regleringskontrollen.
1. Produktionsintroduktion
Scotch Yoke -ställdon automatiserar främst ventiloperationer. De omvandlar linjär rörelse till rotationsrörelse effektivt. Den grundläggande skotskokmekanismen består av ett glidblock som rör sig inom ett fast ok. Denna interaktion mellan glidblocket och oket är avgörande för ställdonets operation. När kolven rör sig skjuter den glidblocket längs oket och skapar en rotationsrörelse. Denna design möjliggör smidig och kontrollerad manövrering.
2. Produktparameter (specifikation)
Modell: JHD -serien
Spring End Output vridmoment: 424N.M - 81421N.M
Struktur: Scotch Yoke
Applicering: Kulventil, fjärilsventil, pluggventil och andra ventiler
Luftförsörjningstryck: 3 - 8 bar
Cylindermaterial: kolstål
Center kroppsmaterial: duktil järn eller kolstål
Luftkällkontroll: Genom filtrerad tryckluft, utan behov smörjolja, måste oljan passa för NBR under smörjat tillstånd.
Tillämplig omgivningstemperatur:
Standard -20 ℃ ~ 80 ℃
Låg temperatur -40 ℃ ~ 80 ℃
Hög temperatur -15 ℃ ~ 150 ℃
Flänsstandard: ISO 5211
Rotera slag: 90 ° (+/- 5 °)
Serviceliv: Enligt EN 15714-3
3. Produktfunktioner
Scotch Yoke Pneumatic Actuator Double Acting JHD2E0410ys har nedanstående egenskaper:
● Struktur: Heavy Duty Scotch Yoke Spring Return Type.
● Låg friktion, lång livslängd enligt EN 15714-3.
● Appliceras på vinkelslagsventiler, kulventiler, fjärilsventiler, pluggventiler och andra ventiler.
● Montering av fläns i enlighet med ISO 5211.
● Högkvalitativ duktil järn- eller kolstålytbeläggning genom målning.
● Certifikat erhållet: ATEX, EAC, CE, SIL3, ISO9001: 2015 certifikat.
● Avancerade produkter, utmärkt kvalitet, komplett certifieringssystem.
● Alla produkter i fabriken genomgår en rigorös testning, varje individ är markerad med spårningskod för snabb identifiering och fullständig spårningstjänst.
● Funktionell modulär: pneumatisk modulär, fjädermodulär, bostadsdrivande modul och etc. kan alla moduler monteras och ersättas med varandra; Att göra produkten mer stabil i prestanda och lättare att underhålla.

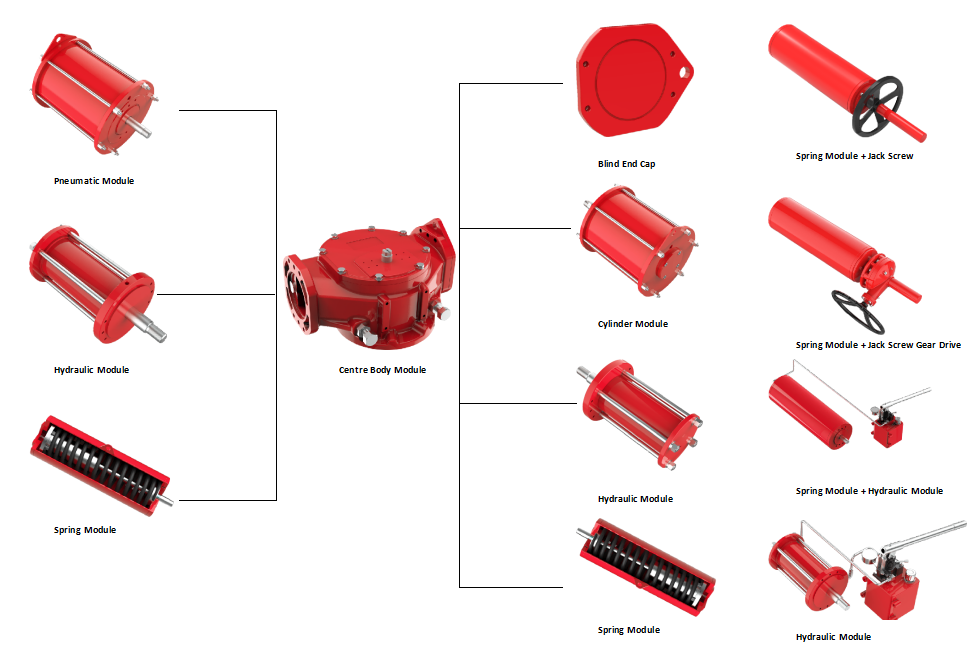

4.Modulealternativ
Vanliga frågor
F: Är du tillverkare eller handelsföretag?
S: Vi är en tillverkare som har specialiserat sig på pneumatiska ställdon och redskapsoperatörer i mer än 20 år, i Taizhou, Zhejiang -provinsen, Kina.
F: Om jag är intresserad av ditt tunga skotskoktoka ställdon, när kan jag få ditt offert?
S: Alla dina förfrågningar kommer att besvaras inom 24 timmar.
F: Kan du producera enligt kundens egna tekniska ritningar?
S: Ja, vi erbjuder personlig anpassningstjänst.
