Pneumatic Actuator Rack och Pinion Double Acting JHA0020DA

1. Produktionsintroduktion

Pneumatiska ställdonets rack och kugghjul drivs JHA0020DA av tryckluft, drivs av den raka rörelsen hos kolvstativet för att driva växelöverföringen av utgångsaxeln och utgången med vinkelslaget från den pneumatiska aktuatorn. Viktigt användes i kulventil, fjärilsventil, pluggventil och annan vinkellagventilomkopplare och justering, kan också appliceras vid andra roterande tillfällen, är den perfekta enheten för att uppnå industriell rörlednings automatiseringskontroll.

2. Produktparameter (specifikation)

Modell: JHA0020DA
Utgångsmoment: 8n.m - 32n.m
Struktur: Rack och Pinion
Applicering: Kulventil, fjärilsventil, pluggventil och annan ventil
Luftförsörjningstryck: 2 - 8 bar
Cylinder kroppsmaterial: aluminiumlegering (ytbeläggning: anodiserad)
Sluttäckningsmaterial: matgjutning av aluminiumlegering (ytbeläggning: pulversprutning)
Luftkällkontroll: Genom filtrerad tryckluft, utan behov smörjolja, måste oljan passa för NBR under smörjat tillstånd.
Tillämplig omgivningstemperatur:

Standard -20 ℃ ~ 80 ℃
Låg temperatur -40 ℃ ~ 80 ℃
Hög temperatur -15 ℃ ~ 150 ℃
Flänsstandard: ISO 5211
Rotera slag: 0 ° - 90 ° (+/- 5 °)
Serviceliv: Underhållsfri och låg friktion, växla livslängden mer än 1 miljon gånger.

3. Produktfunktioner

Rack och Pinion Pneumatic Actuator Double Acting JHA0020DA har nedanstående egenskaper:
● Struktur: Compact Rack och Pinion Pneumatic Actuator.
● Låg friktion, lång livslängd och växlingstiderna upp till 1000 000 gånger.
● Appliceras på vinkelslagsventiler, kulventiler, fjärilsventiler, pluggventiler och andra ventiler.
● Montering av fläns i enlighet med ISO 5211, styrventil med VDI/VDE 3845 (NAMUR) -standard.
● Aluminiumlegeringsmaterial av hög kvalitet, ytbeläggning med anodiserat, hårt anodiserat, anodiserat & teflon, anodiserad och pulvermålning och andra alternativ för speciella krav och krav.

● Certifikat erhållet: ATEX, EAC, CE, SIL3, ISO9001: 2015 certifikat.
● Avancerade produkter, utmärkt kvalitet, komplett certifieringssystem.
● Alla produkter i fabriken genomgår en rigorös testning, varje individ är markerad med spårningskod för snabb identifiering och fullständig spårningstjänst.

4. Produktdetaljer

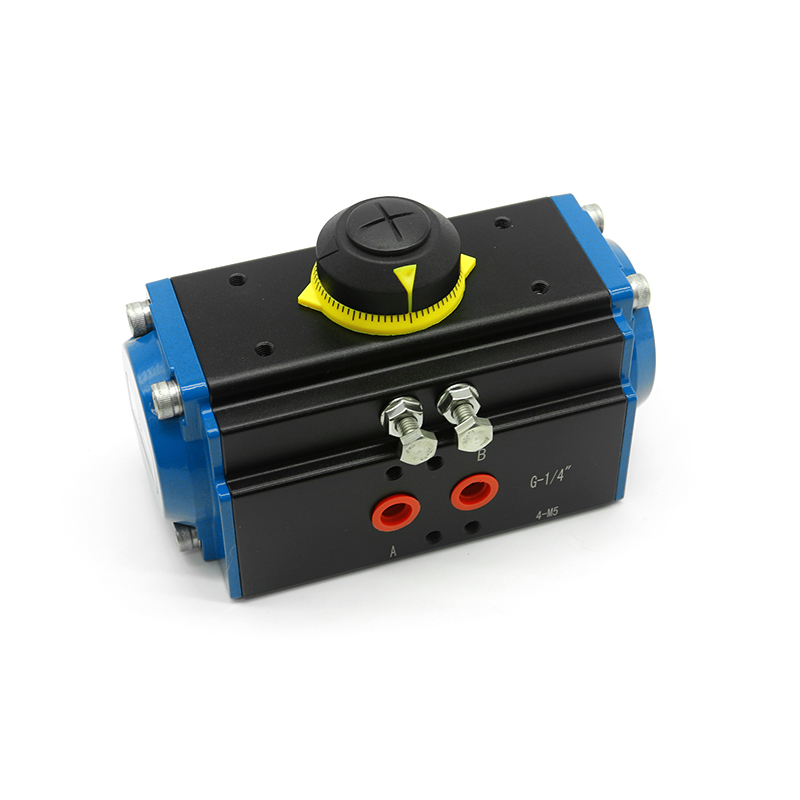

Den övre delen av det dubbla verkande pneumatiska ställdonet överensstämmer med VDI/VDE 3845 Standardinstallation, vilket är bekvämt för installation av positioner, begränsningsomkopplare och andra tillbehör.

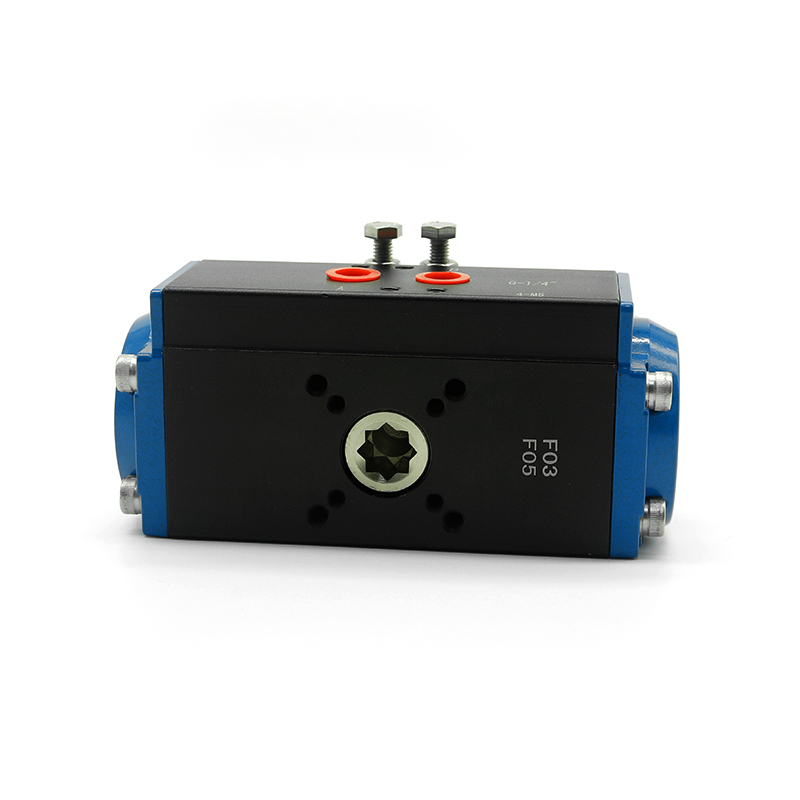

Den nedre monteringsytan (ventilanslutningsytan) är utformad i enlighet med ISO 5211 -standarden. Det kan installeras direkt på manuell åsidosättande eller ventil.

5. Factory Workshop

Juhang har avancerad bearbetningsutrustning, CNC-maskiner med hög precision, fyra-axelbearbetningscenter och avancerad teknik, vilket kan garantera den höga kvaliteten på precisionsprodukter. Företaget har också laboratorier för högprecisionstestinstrument. Sofistikerad teknik och strikt kvalitetshanteringssystem, som dessutom samlar professionella tekniska eliter och världsledande teknikteam, med fördelar med ny teknik, nya bearbetning och nya material för att säkerställa stabiliteten och tillförlitligheten i våra produkter.

6. Kvalitetsinspektion

Juhang har ett strikt inspektionssystem, den mest avancerade inspektionsutrustningen och strikt vetenskaplig hantering, så att varje produkt från Juhang kan uppfylla olika kunders urval och krav.

7.comPany Certification

8. Exhibition

9.faq

F: Hur väljer jag rätt pneumatisk ställdon?
S: Skicka oss dina tekniska krav via e -post, till exempel: vridmoment, applikationsvillkor och etc. så hjälper vi dig att välja lämpliga produkter enligt dina krav

F: Vad är garantiperioden för din dubbla verkande pneumatiska ställdon?
S: Vår dubbla verkande pneumatiska ställdon garanteras i två år under normal användning.

F2: Är du handelsföretag eller tillverkare?
A2: Vi är tillverkare.

F: Kan vi sätta vår logotyp på dina produkter?
S: Visst, din logotyp kan visas på produkten på flera sätt

F: Kan en speciell form anpassas.
S: Ja, vänligen kontakta oss för mer information.
